浅谈数字电视大楼电力保护监控系统的设计与应用

随着广播电视技术的全面数字化和网络化，数字电视大楼作为信息传播的核心枢纽，其电力供应的安全、稳定与可靠性变得至关重要。一旦电力系统出现故障，轻则导致播出信号中断，重则可能造成设备损坏与数据丢失，带来巨大的经济与社会影响。因此，设计一套高效、智能的电力保护监控系统，并探讨其在数字电视大楼中的实际应用，具有重要的现实意义。

一、 系统设计的核心目标与原则
数字电视大楼电力保护监控系统的设计，首要目标是实现供电系统的“可知、可测、可控”。具体原则包括：

1. 高可靠性：系统自身必须具备极高的可靠性，采用冗余设计和故障自愈技术，确保监控功能永不间断。
2. 实时性与精准性：能够对电压、电流、频率、功率因数、谐波等关键电力参数进行毫秒级实时采集与精准测量，及时发现异常。
3. 智能化预警与保护：基于预设阈值和智能算法，实现从预警、告警到自动联动保护（如切换备用电源、切断故障回路）的闭环管理。
4. 全景可视化与集中管理：通过图形化界面，直观展示从高压进线、变压器、低压配电到末端精密配电柜（为服务器、编解码器等关键设备供电）的全链路状态，实现集中监控与统一调度。
5. 开放性与可扩展性：系统需采用标准协议（如IEC 61850、Modbus等），便于与大楼楼宇自控系统、安防系统及上级管理平台集成，并预留扩容接口。

二、 系统架构与关键模块设计

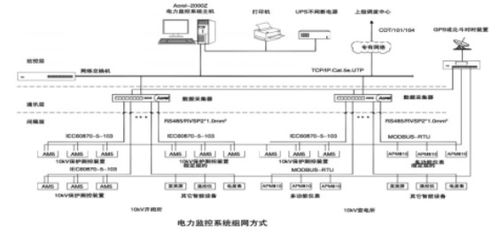

典型的系统采用分层分布式架构，通常分为三层：

1. 现场设备层：由安装于各配电环节的智能电力监控装置（如微机保护装置、网络电力仪表、电能质量分析仪）、传感器（温度、湿度）以及智能断路器/开关等构成。它们是数据的源头，负责采集原始电力参数和执行保护动作。
2. 网络通信层：负责数据的可靠传输。通常采用工业以太网为主干，结合光纤环网技术提高可靠性，局部区域可辅以现场总线。通信管理机负责协议转换与数据汇聚。
3. 监控管理层：这是系统的“大脑”，部署于中心监控室。包括SCADA（数据采集与监控）服务器、数据库服务器、Web服务器以及操作员工作站。软件平台集成实时监控、数据存储与分析、报警管理、报表生成、能耗管理及远程Web访问等功能。

关键模块设计需重点关注：

• 电能质量监测模块：针对非线性负载（如大型服务器集群、UPS）可能产生的谐波污染进行专项监测，保障敏感播出和制作设备的用电环境。
• 蓄电池组监控模块：对UPS后备蓄电池的电压、内阻、温度进行在线监测，预测电池健康状态，避免因电池失效导致保护失效。
• 应急预案联动模块：与柴油发电机、ATS（自动转换开关）、精密空调系统联动，确保在市电故障时，备用电源能无缝投入，并为关键设备维持适宜的运行环境。

三、 实际应用价值与效益分析
在数字电视大楼中部署该系统的应用价值显著：

1. 保障安全播出：通过对电力状态的7x24小时不间断监控与智能预警，将故障处理由“事后补救”转变为“事前预防”，极大降低了停播事故风险，是安全播出的“生命线”。
2. 提升运维效率：运维人员无需频繁现场巡检，通过监控中心大屏或移动终端即可掌握全局。系统自动生成运行报表、故障报告和能耗分析报告，使运维工作更加科学、高效。
3. 优化能源管理：通过对各楼层、各功能区域（如播出区、制作区、数据中心）的精细化用电计量与分析，有助于发现能耗漏洞，制定节能策略，降低大楼运营成本。
4. 辅助决策支持：系统积累的海量历史运行数据，为配电设备预防性维护、系统扩容改造、应急预案优化提供了坚实的数据支撑。

四、 关于数字监控系统销售的延伸思考
本文探讨的电力保护监控系统，本质上是保障核心基础设施安全的“专用型”数字监控系统。在销售层面，面向数字电视大楼这类客户，销售策略应聚焦于：

• 深度理解行业痛点：销售人员需深刻理解广播电视行业对电力“零中断”的极致要求，以及相关行业标准和规范。
• 提供定制化解决方案：而非简单售卖通用产品。方案必须紧密结合大楼具体的配电架构、负载特性和安全等级要求进行量身定制。
• 强调全生命周期服务：销售应延伸至专业的安装调试、培训、长期运维支持及系统升级服务，建立长期合作伙伴关系。
• 突出价值而非价格：重点向客户传达系统在保障安全、减少损失、提升管理方面带来的长期价值与投资回报，而不仅是硬件成本。

数字电视大楼电力保护监控系统的设计与应用，是现代智慧广电建设的基石之一。它通过将电力系统与先进的传感、通信和计算机技术深度融合，构建了一道坚实的数字化安全防线。随着物联网、大数据和人工智能技术的进一步渗透，未来的系统将更加智能、主动和自适应，为广播电视事业的稳定发展提供更强大的动力保障。对于系统供应商而言，唯有深耕行业、聚焦价值，才能在市场竞争中赢得客户的长期信赖。
